結構與性能：
我公司生產的列管式磷酸濃縮石墨加熱器是國內獨家釆用紅外線窯爐對壓型石墨管進行高溫處理,明顯提高了石墨管的運行安全穩定性,其粘結劑采用高強度改性樹脂提高了各粘接部位的強度。
本公司通過集合國內頂尖換熱器設計研究專家根據各地不同品質的磷礦優化設計的磷酸濃縮加熱器其產量、能耗、開車保障率均可與進口設備相媲美,其性價比遠優于進口設備,大量用戶投入使用均取得了良好的經濟效益。
目前我公司開發的產品可匹配單系列3-15萬噸/年磷酸濃縮系統,配套于6-60萬噸/年傳統法磷酸二銨生產,
技術特性：
設計溫度：-20~130℃設計壓力：殼程0.4MPa，管程0.4MPa
執行標準：
XJ-2016-12

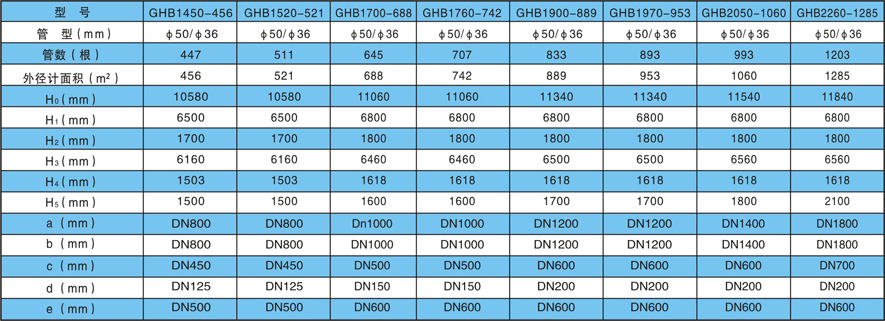

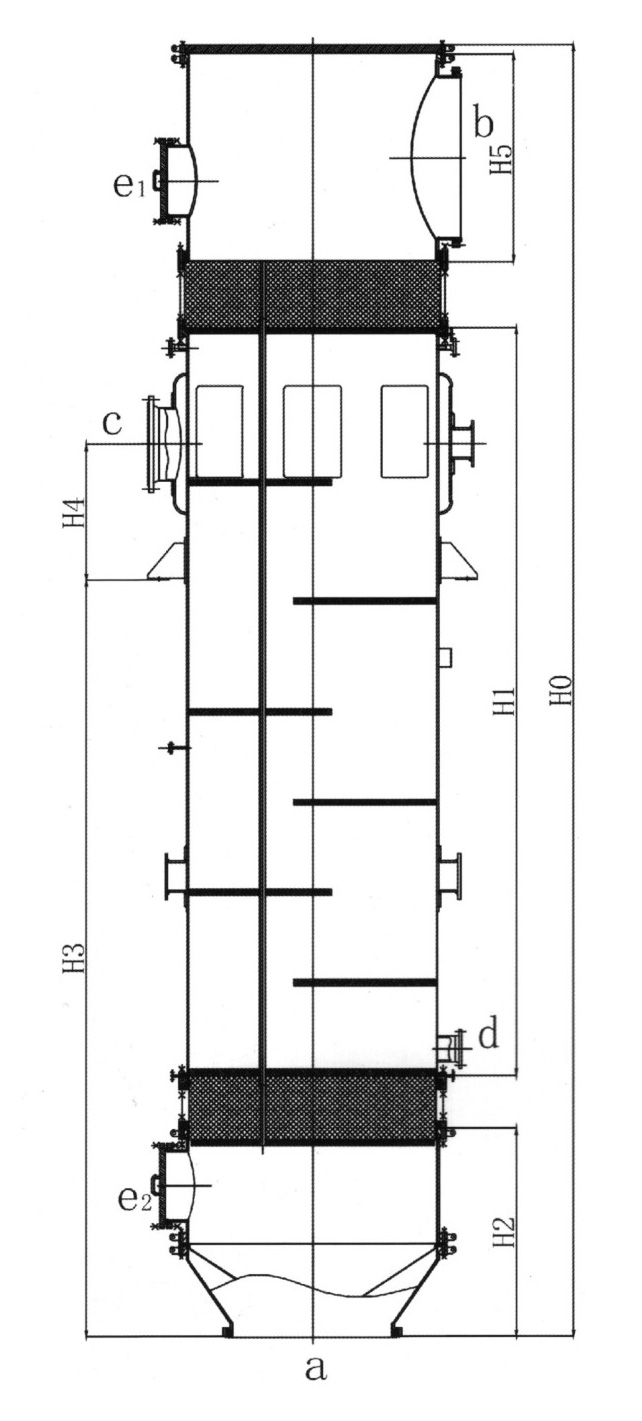

系列安裝尺寸表：
安裝、運輸注意事項
石墨加熱器安裝,除應遵守安裝施工的一般規定外,還應注意下列事項。1、列管式石墨加熱器主體是非金屬脆性材料,耐沖擊性能低,經受不了外來沖擊、敲打
2、因經過運輸和搬移,墊片收縮引起聯接螺栓松動,易造成襯墊處和填料函泄露,在安裝前應仔細檢查,擰緊螺栓,按標牌規定進行水壓試驗;
3、吊裝起重工具使用前應認真檢查,起吊應輕起輕放,調動時不準觸地拖拉,裸露石墨件嚴禁撬動或用鋼絲繩捆扎;
4、設備安裝支座定位焊接,殼體內必須灌水后進行;
5、接管法蘭對外聯接時,不得強行安裝,緊螺栓時應對稱均力扭緊;
6、設計安裝的垂直度不大于總高度的0.1%;
7、與浮動封頭聯接管路時,管道上必須安裝熱補償裝置
8、加熱器使用時,必須在蒸汽進口管路上安裝汽水分離器,以避免發生水擊損壞設備;
9、本設備為立式安裝。
使用注意事項
1、避免物料介質強烈沖擊作用,在開閥門時用由小到大逐漸調大2、避免操作壓力、溫度的突變和超溫,當管道壓力、溫度超過設備使用條件時,應在設備前安裝減溫、減壓裝置;
3、加熱設備使用時,應先導入物料,后開蒸汽閥門,停車操作順序與上述相反;
4、設備使用中應經常排泄殼體的不凝縮氣體;
5、冬季使用停止生產時,應排凈設備內物料和殼程冷凝水以防止凍壞設備;
6、操作中如發現密封結構滲漏時,應停車進行維修;
7、設備傳熱效率低落時,應停止使用,選用適當濃度稀硫酸進行熬煮,管內若被結晶堵塞時可用高壓水槍進行清洗,清洗時表壓不應超過20MPa;
8、操作時若發現傳熱管滲漏時,應停車進行檢査,滲漏管數減少時,可采用堵塞法處理,若滲漏管較多時(總管數15)可采用換管法補修,檢修后設備按試壓規定檢查合格方可使用。

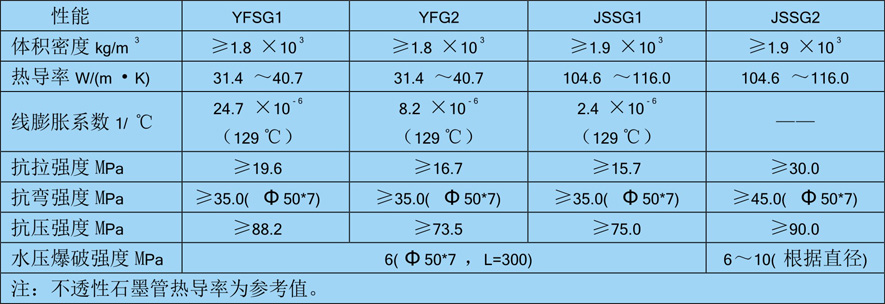

石墨管技術參數

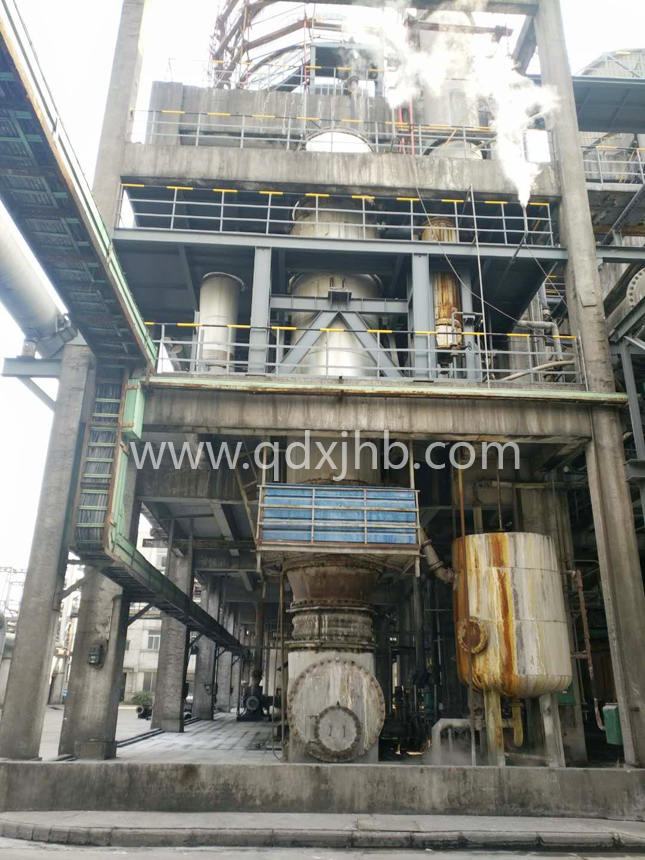

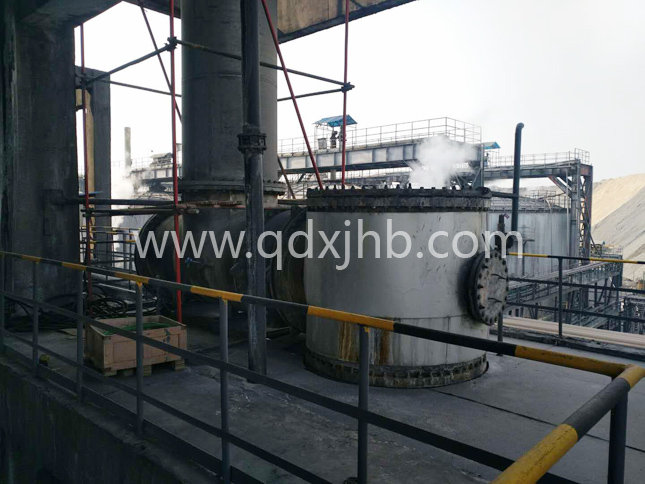

設備成品實景：
設備發貨實景：
